شبیه سازی سیستم هر سیستم فرآیندی ، گام اولیه در مبانی طراحی آن واحد می باشد .خروجی های نرم افزار شبیه ساز می تواند به تصمیم یک مهندس پروسس در خصوص چگونگی طراحی بهینه آن فرآیند کمک شایانی نماید .
در شبیه سازی نیروگاه تولید برق و بخار نرم افزار قدرتمند HYSYS یکی از بهترین راه ها جهت به دست اوردن Mass Balance و Energy Balance چرخه آب ؛ بخار ، سوخت و کندانس می باشد که منجر به سایزینگ تجهیزات و پایپینگ خواهد شد و مبنای طراحی برای دیسیپلین های دیگر مهندسی خواهد بود . لذا شبیه سازی درست می تواند در تحلیل و طراحی این سیستم کمک بزرگی به مهندسین طراح بنماید .

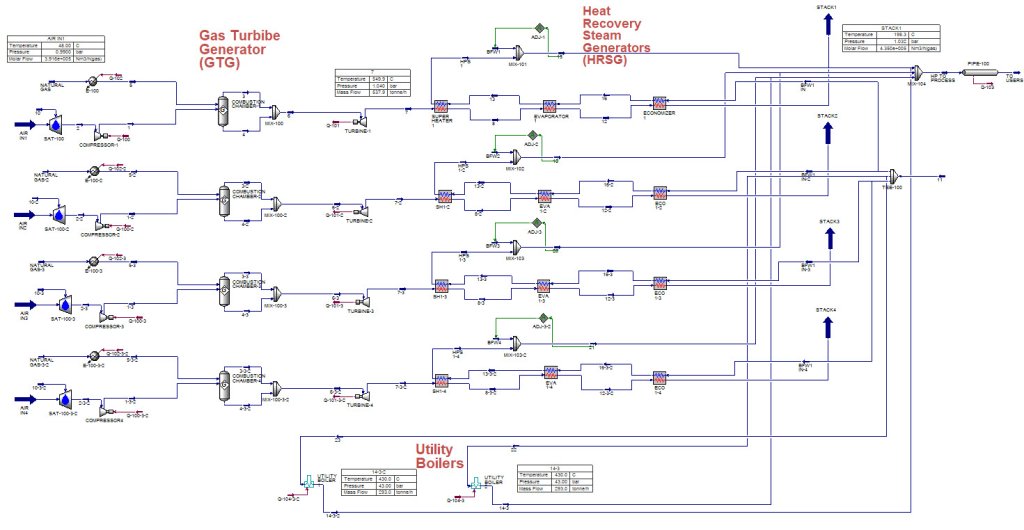

شبیه سازی GTG و HRSG :
در این شبیه سازی توربین گازی متشکل از سه بخش عمده کمپرسور ، محفظه احتراق و توربین می باشد . در کمپرسور ، هوای فشرده جهت ترکیب با سوخت و احتراق در محفظه احتراق تامین می شود و سپس با استفاده از دیگ بخار بازیاب (HRSG) ، از حرارت موجود در گازهای خروجی از توربین‌های گاز، برای تولید بخار آب مورد نیاز در فرآیند (و یا توربین‌های بخار ) استفاده می‌شود .
دیگ بخار بازیافت (HRSG) نیز متشکل از سه قسمت اکونومایزر، اواپراتور و سوپرهیتر می باشد که در هر قسمت جریان آب ورودی به این تجهیز به صورت Counter-Current با گازهای خروجی از توربین تبادل دمایی انجام می دهد
در این شبیه سازی ۴ دستگاه GTG جهت تولید بخار و استفاده در واحد پروسس استفاده شده و مابقی بخار توسط Utility Bolielr ها تولید می شوند
نکات :
- دبی ، دما و فشار آب ورودی به HRSG بر اساس نیاز دبی ، فشار و دمای بخار خروجی از HRSG تعیین می گردد .
- معمولا بهترین اختلاف دمای بین گازهای خروجی از اوپراتور و آب ورودی به آن بین ۱۰ تا ۱۵ درجه سانتیگراد در نظر گرفته می شود تا نقطه بهینه بین تولید برق و صرفه گذاری اولیه باشد .
- همچنین بهترین Approach Point بین آب ورودی به اوپراتور و آب خروجی از اکونومایزر بین ۵ تا ۱۰ درجه سانتیگراد در نظر گرفته می شود .

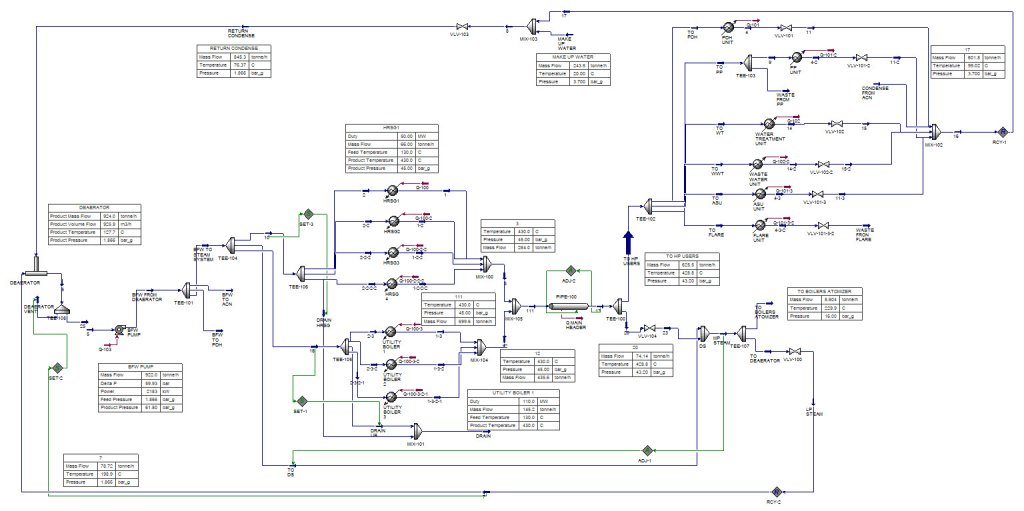

شبیه سازی چرخه بخار و کندانس نیروگاه :
بخار تولیدی در HRSG ها و Utility Boiler ها پس از توزیع در واحد پروسس و استفاده در مصرف کننده های مختلف ، در چرخه برگشت کندانس با آب جبرانی ترکیب شده و پس از عبور از دی اریتور و پیش گرمایش مجدد و حذف گازهای خورنده ؛ توسط پمپ های BFW مجددا برای تولید بخار ، در چرخه قرار می گیرد
